补偿式SVC系列稳压电源使用说明
主要技术特点
1、节电性能好:本机使用节能环形变压器,采用进口优质硅钢片,体积小,重量轻、自耗很小.
2、信息显示完善:可分别显示延时,过压欠压、正常输出等状态,以便用户使用(三相稳压电源无延时功能).
3、输出电压品质高:调压过程平衡,无暂态失电现象.
4、负载适应性强:接阻性、感性和容性负载均可.
5、效率高:本机在标称功率输出状态,效率高于95%.
6、稳定、可靠、寿命长:关键零配件采用进口器材.
7、设置延时,过压,欠压、短延时等保护功能,使用电设备运行更加安全可靠.
使用说明
1、单相1.5KVA以下的稳压电源用熔断器作过载或短路保护,单相2KVA以上及三相稳压电源用断路器作过载或短路保护.
2、使用前先检查电网电压应在本机允许的输入电压范围内,再按照该机相线及零线的接线标志,把本机介入电网.
3、本系列稳压电源设有“保护”和“不保护”转换按钮，当设置在“保护”的状态下，输出电压高于246V或低于或低于184V时，输出自动切断。在电网电压恢复正常时，本机将延时5分钟后自动启动，当设置在“不保护”状态下，过压或欠压时输出不切断，但稳压精度不保证。
4、本系列稳压电源还没有“短延时”按钮，在“延时”状态下，若需要立即供电时，即按此按钮（按3秒钟）。
5、打开稳压电源开关，稳压电源的“工作指示”灯和“延时”指示“灯亮，表明稳压电源工作正常，这时按动前面板或后面板上的短延时按钮，”延时指示“灯灭，电压表指示220V或380V或400V（三相稳压电源有短延时功能，但无指示功能）。
6、开启用电设备电源开关。
7、如遇电网故障应及时关闭稳压电源及用电设备的电源开关。
8、在电网相电压低于198V时，稳压电源应降额使用（详见输出容量曲线）；三相稳压电源输出220V和380V同时使用时，每相负载电流总和不得超过其每相额定值，三相负载应尽量均恒。
|
项 目 |
单 相 |
三 相 |
|
规格 |
0.5KVA,1KVA,1.5KVA,3KVA,5KVA, 10KVA,15KVA,20KVA,30KVA |
5KVA,9KVA,10KVA,15KVA,20KVA, 30KVA,40KVA,60KVA |
|
输入电压范围 |
120-270V,160~250V,277V-453V |
三相四线制相电压 160~250V,线 电压277~453V |
|
输出电压 |
220V,110V |
三相四线制相电压 220V,线 电压380V,定制线电压400V |
|
过压保护值 |
246±4V |
相电压246±4V(以相电压为准) |
|
欠压保护值 |
184±4V |
相电压184±4V(以相电压为准) |
|
稳压精度 |
±1% | |
|
频率 |
50-60HZ | |
|
波形失真 |
无附加波形失真 | |
|
负载功率因数 |
0.8 | |
|
使用环境 |
相对湿度<95%,温度-10℃,无强烈震动,灰尘及腐蚀性,可燃性,爆炸性气体,通风良好. | |
|
延时时间 |
5±2分钟 | |
|
抗电强度 |
1500,1min | |

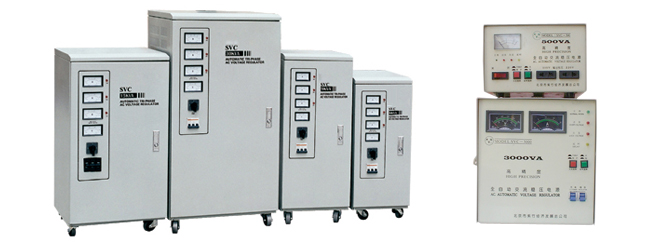

稳压电源SVC系列稳压电源单相0.5KVA--30KVA 三相6KVA ---65KVA 大功率三相补偿式稳压电源 50KVA--2000KVA
SVC系列单相高精度全自动交流稳压器是本公司的主导产品之一，它们的结构由接触式自耦调压器、伺服式电动机、自动控制电路等组成，当电网电压不稳定或负载变化时，自动采样控制电路发出信号驱动伺服电机，调整自耦调压器碳刷的位置，使输出电压调整到额定值并达到稳定状态。
本系列稳压器为普通型，品种多、规格全、外观美等优点。具有波形不失真、性能可行、可长期运行等特点，设有过压保护功能，根据用户需要，可设欠压，延时等保护功能。可广泛用于任何用电场所，是一种理想的稳压电源。确保您的用电设备正常运行。
规格,尺寸，重量
| 规格型号 | 产品尺寸 (Cm) |
重量 (Kg)/台 |
包装尺寸 (Cm) |
台装 | |
 |
SVC-0.5KVA | 19*17*13 | 5.0 | 44*25*35 | 4 |
| SVC-1KVA | 22*20*16 | 7.0 | 50*28*40 | 4 | |
| SVC-1.5KVA | 22*20*16 | 8.0 | 50*28*40 | 4 | |
| SVC-2KVA | 26*24*19 | 14 | 34*32*50 | 2 | |
| SVC-3KVA | 29*22*24 | 16 | 62*38*34 | 2 | |
 |
SVC-5KVA | 29*24*40 | 28.5 | 31*29*48 | 1 |
| SVC-10KVA | 29*24*42 | 40 | 40*35*52 | 1 | |
| SVC-15KVA | 35*33*73 | 69 | 48*45*90 | 1 | |
| SVC-20KVA | 43*33*73 | 98 | 53*48*90 | 1 | |
| SVC-30KVA | 51*33*91 | 125 | 53*45*102 | 1 | |
| SVC-50KVA | 70*52*135 | 300 | 80*65*154 | 1 | |
 |
SVC-1.5KVA | 40*36*18 | 18 | 52*48*28 | 1 |
| SVC-3KVA | 42*38*19 | 23 | 52*50*31 | 1 | |
| SVC-4.5KVA | 42*38*19 | 27 | 53*48*31 | 1 | |
| SVC-6KVA | 37*28*68 | 39 | 48*40*78 | 1 | |
| SVC-9KVA | 35*33*78 | 48 | 48*45*90 | 1 | |
| SVC-15KVA | 43*38*73 | 85 | 55*51*90 | 1 | |
| SVC-20KVA | 51*43*91 | 124 | 64*55*106 | 1 | |
| SVC-30KVA | 51*43*91 | 131 | 64*55*106 | 1 | |
| SVC-45KVA | 65*43*95 | 197 | 78*55*110 | 1 | |
| SVC-60KVA | 65*43*95 | 240 | 78*55*110 | 1 | |
