产品中心 >> JJW,JSW系列精密智能交流净化稳压电源

净化电源分为单相的：1KVA---50KVA 三相3KVA--500KVA 微电脑无触点补偿式电力稳压电源
JJW,JSW系列交流净化稳压电源，它集稳压与净化为一体，采用正弦能量分配稳压技术，具有稳压精度高，动态响应速度快、失真小、负载适应能力强、抗电磁干扰能力强等显著特点，并且能对电网各种噪声和尖峰电压起到很好的吸收及抑制。

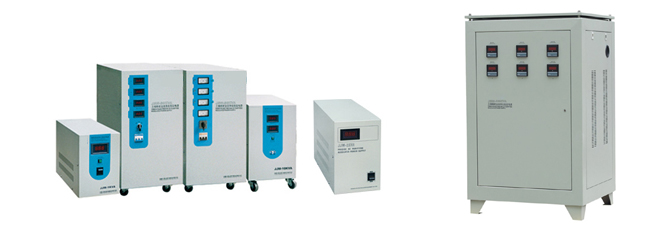

jjw净化稳压电源

紫竹牌净化稳压电源使用说明
工作原理
　　JJW、JSW系列净化稳压电源引进美国POWER MATIC公司库珀博士新型调节器Varitron 主电路的工作原理和设计方法,它是一种完全不同于传统交流稳压理论的正弦能量分配(SED)稳压技术,核心部分由微处理器控制.该正弦能量分配器,稳定度高、可靠性好、瞬态响应时间快、抗电磁干扰能力强.
技术指标
1、输出功率:单相:0.5KVA、1KVA、2KVA、3KVA、5KVA、10KVA、15KVA、20KVA、30KVA、50KVA
三相: 3KVA、6KVA、9KVA、15KVA、30KVA、45KVA、50KVA、75KVA、100KVA
2、输入相电压:180-250V 线电压:320-450V
3、输出相电压:220V 线电压:380V
4、电源频率:50Hz±2Hz
5、稳压精度: ±0.5%
6、负载效应:≤±0.5%
7、附加波形失真:＜5%
8、响应时间:20ms-100ms
9、负载功率因素:＞0.8
10、效率: (满载下) ＞90% (0.5KVA-2KVA) ＞93%(2KVAch)
11、尖峰吸收:输入1500V-/3μs输出≤5V
12、音频噪声: ≤60db 距离:1m
13、输出过压保护值:246±4V 线电压: 420±7V
14、工作环境：温度－10℃－40℃ 湿度：20%－85%
15、工作方式：连续工作
使用说明
1、根据电源功率选择适宜的导线作为本机的输入输出电源线，铜线以每平方毫米5A电流计算，铝线减半。
2、标准要求接好相线L、零线N、地线；相线与零线不得接错，以防损坏产品，三相产品，按三相四线A、B、C、0输入，输出a、b、c、0, 0线公用，产品输入、输出必须接“0”线。
3、开启电源开关，电压表应指示相电压220V，延时3-5秒后机器输出电压。
4、本机具有过、欠压、短延时保护功能，当本机故障或电网故障时，使输出相电压高于246±4V,表头显示“H”,低于184±4V,表头显示“L”,并断开输出.
5、本机前面不得附加其他稳压器或调压器.
6、本机不能工作在频率不稳或频率偏差很大的电源中.

规格,尺寸，重量

规格型号		产品尺寸 (Cm)	重量 (Kg)/台	包装尺寸 (Cm)	台装
	1KVA	35*16*25	14	41*23*32	1
	2KVA	39*17*29	19	45*24*36	1
	3KVA	46*23*41	27	57*34*51	1
	5KVA	46*23*41	37	57*34*51	1
	10KVA	51*27*27	65	78*54*58	1
	15KVA	66*42*47	87	78*54*58	1
	20KVA	81*62*54	100	94*74*64	1
	30KVA	81*62*59	114	94*74*70	1
	3KVA	61*32*56	40	72*44*65	1
	6KVA	61*32*56	52	72*44*65	1
	10KVA	71*35*56	91	82*46*75	1
	15KVA	71*35*66	116	82*46*75	1
	30KVA	71*40*76	195	82*52*85	1
	50KVA	70*58*130	232	90*74*142	1
	100KVA	70*58*130	380	90*74*142	1

录入时间：2017-06-30
